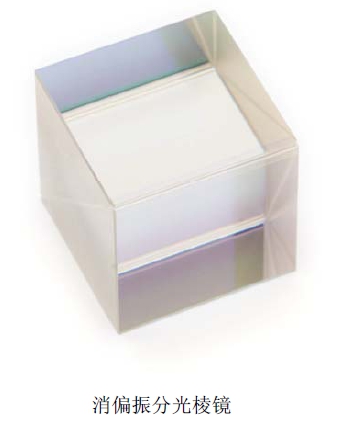

消偏振分光棱镜（NPBS）

      消偏振分光棱镜是通过在直角棱镜的斜面进行镀制多层干涉膜，然后胶合成一个立方体结构，使入射光的P偏振分量和S偏振分量具有相似的分光特性。

      消偏振分光棱镜产品特点： 经分光棱镜分光后尽可能地保持入射光中原有水平偏振和垂直偏振的比例关系，P 光与S 光的的光学特性分离度<5%，色散低，颜色中性度好。波长涵盖400-1600nm，在干涉仪和各种成像仪器中有广泛应用。





库存明细：

产品编号	尺寸(mm)	波段范围(nm)	Tp=Ts=	Rp=Rs=
400-700NPBST22.5R62.5S01	15*15*15	400-700	22.5%	62.5%
400-700NPBST28R28S01	25.4*25.4*25.4	400-700	28%	28%
400-700NPBST28R28S02	10*10*10	400-700	28%	28%
400-700NPBST45R45S01	10*10*10	400-700	45%	45%
400-700NPBST45R45S01	25.4*25.4*25.4	400-700	45%	45%
400-700NPBST45R45S02	12.7*12.7*12.7	400-700	45%	45%
400-700NPBST45R45S02	25*25*25	400-700	45%	45%
400-700NPBST45R45S07	20*20*20	400-700	45%	45%
400-700NPBST45R45S08	5*5*5	400-700	45%	45%
400-700NPBST45R45S09	50*50*50	400-700	45%	45%
400-700NPBST45R45S10	16*16*16	400-700	45%	45%
400-700NPBST45R45S14	30*30*30	400-700	45%	45%
400-700NPBST47R43S01	25.4*25.4*25.4	400-700	47%	43%
400-700NPBST50R50S01	25.4*25.4*25.4	400-700	50%	50%
420-680NPBST45R45S02	50*50*50	420-680	45%	45%
420-680NPBST63R27S01	20*20*20	420-680	63%	27%
420-680NPBST63R27S03	16*16*16	420-680	63%	27%
620-1000NPBST45R45S01	25.4*25.4*25.4	620-1000	45%	45%
620-1000NPBST45R45S02	20*20*20	620-1000	45%	45%
620-1000NPBST45R45S03	5*5*5	620-1000	45%	45%
620-1000NPBST45R45S04	10*10*10	620-1000	45%	45%
620-1000NPBST45R45S05	12.7*12.7*12.7	620-1000	45%	45%
620-1000NPBST55R45S01	10*10*10	620-1000	55%	45%
620-1000NPBST55R45S02	12.7*12.7*12.7	620-1000	55%	45%
620-1000NPBST55R45S03	20*20*20	620-1000	55%	45%
700-1100NPBST10R90S01	25.4*25.4*25.4	700-1100	10%	90%
700-1100NPBST20R30S01	25.4*25.4*25.4	700-1100	20%	30%
700-1100NPBST30R70S01	30*30*30	700-1100	30%	70%
700-1100NPBST30R70S03	12.7*12.7*12.7	700-1100	30%	70%
700-1100NPBST45R45S01	10*10*10	700-1100	45%	45%
700-1100NPBST45R45S02	5*5*5	700-1100	45%	45%
700-1100NPBST45R45S03	25.4*25.4*25.4	700-1100	45%	45%
700-1100NPBST45R45S04	20*20*20	700-1100	45%	45%
700-1100NPBST45R45S05	12.7*12.7*12.7	700-1100	45%	45%
700-1100NPBST67R29S01	25.4*25.4*25.4	700-1100	67%	29%
700-1100NPBST70R30S01	25.4*25.4*25.4	700-1100	70%	30%
700-1100NPBST70R30S01	30*30*30	700-1100	70%	30%
700-1100NPBST70R30S02	10*10*10	700-1100	70%	30%
700-1100NPBST70R30S03	20*20*20	700-1100	70%	30%
700-1100NPBST80R100S01	25.4*25.4*25.4	700-1100	80%	10%
1100-1300NPBST45R45S01	15*15*15	1100-1300	45%	45%
1100-1300NPBST45R45S02	20*20*20	1100-1300	45%	45%
1100-1300NPBST45R45S03	30*30*30	1100-1300	45%	45%
1100-1600NPBST10R90S01	25.4*25.4*25.4	1100-1600	10%	90%
1100-1600NPBST10R90S02	20*20*20	1100-1600	10%	90%
1100-1600NPBST10R90S03	10*10*10	1100-1600	10%	90%
1100-1600NPBST30R70S01	25.4*25.4*25.4	1100-1600	30%	70%
1100-1600NPBST30R70S02	20*20*20	1100-1600	30%	70%
1100-1600NPBST30R70S03	10*10*10	1100-1600	30%	70%
1100-1600NPBST37R37S01	10*10*10	1100-1600	37%	37%
1100-1600NPBST37R37S02	12.7*12.7*12.7	1100-1600	37%	37%
1100-1600NPBST37R37S03	20*20*20	1100-1600	37%	37%
1100-1600NPBST37R37S04	25.4*25.4*25.4	1100-1600	37%	37%
1100-1600NPBST40R60S01	20*20*20	1100-1600	40%	60%
1100-1600NPBST40R60S02	5*5*5	1100-1600	40%	60%
1100-1600NPBST45R45S01	10*10*10	1100-1600	45%	45%
1100-1600NPBST45R45S02	20*20*20	1100-1600	45%	45%
1100-1600NPBST45R45S03	25.4*25.4*25.4	1100-1600	45%	45%
1100-1600NPBST45R45S04	5*5*5	1100-1600	45%	45%
1100-1600NPBST45R45S05	15*15*15	1100-1600	45%	45%
1100-1600NPBST45R45S06	16*16*16	1100-1600	45%	45%
1100-1600NPBST45R45S07	30*30*30	1100-1600	45%	45%
1100-1600NPBST45R45S08	12.7*12.7*12.7	1100-1600	45%	45%
1100-1600NPBST48R48S03	12.7*12.7*12.7	1100-1600	48%	48%
1100-1600NPBST50R50S01	10*10*10	1100-1600	50%	50%



具体技术指标：

基底材料：H-K9L

常规尺寸：5x5x5;10x10x10;12.7x12.7x12.7;20x20x20;25.4x25.4x25.4(mm)

尺寸公差：±0.2mm

常规波段：400~700、700~1100、1100~1600(nm)

光学性能：

入射/出射面：0° AOI，R＜0.5%

斜面：45° AOI

可提供的分束比：8/2,7/3,6/4,5/5,4/6,3/7,2/8,1/9

透过率容差：±5%

|Tp-Ts|差值：＜8%

光洁度：40/20

面形：λ/10

透射光束偏转：＜5'



消偏振分光棱镜对随机偏振光非常有用，是专门为尽量减少极化效应的应用而设计的。
