3D四轮定位仪专用镜头

3D四轮定位仪具有精度更高功能更强大、操作更简便、故障率极低等优势，目前市场上的四轮定位仪以CCD、激光产品为主，但随着汽车市场的蓬勃发展，直接促进四轮定位服务向高端发展，带动3D四轮定位仪在市场上的销售。

行业内人士普遍认为3D定位仪将会成为市场上的主流产品，取代CCD产品的霸主地位，四轮定位仪厂家也将进行一场彻底的重新洗牌。

兆九光电为满足市场需求，定制开发了3D四轮定位仪专用镜头，以下是该镜头的特性及参数：

1、镜头总体特性

   A.超低畸变

   B.超长景深

   C.高解像

   D.适用于800-1000nm波段范围

   E.C接口

   F.焦距：20mm

   G.固定光圈(可根据用途设定，但设定后不可调)

   H.滤光片可以内置

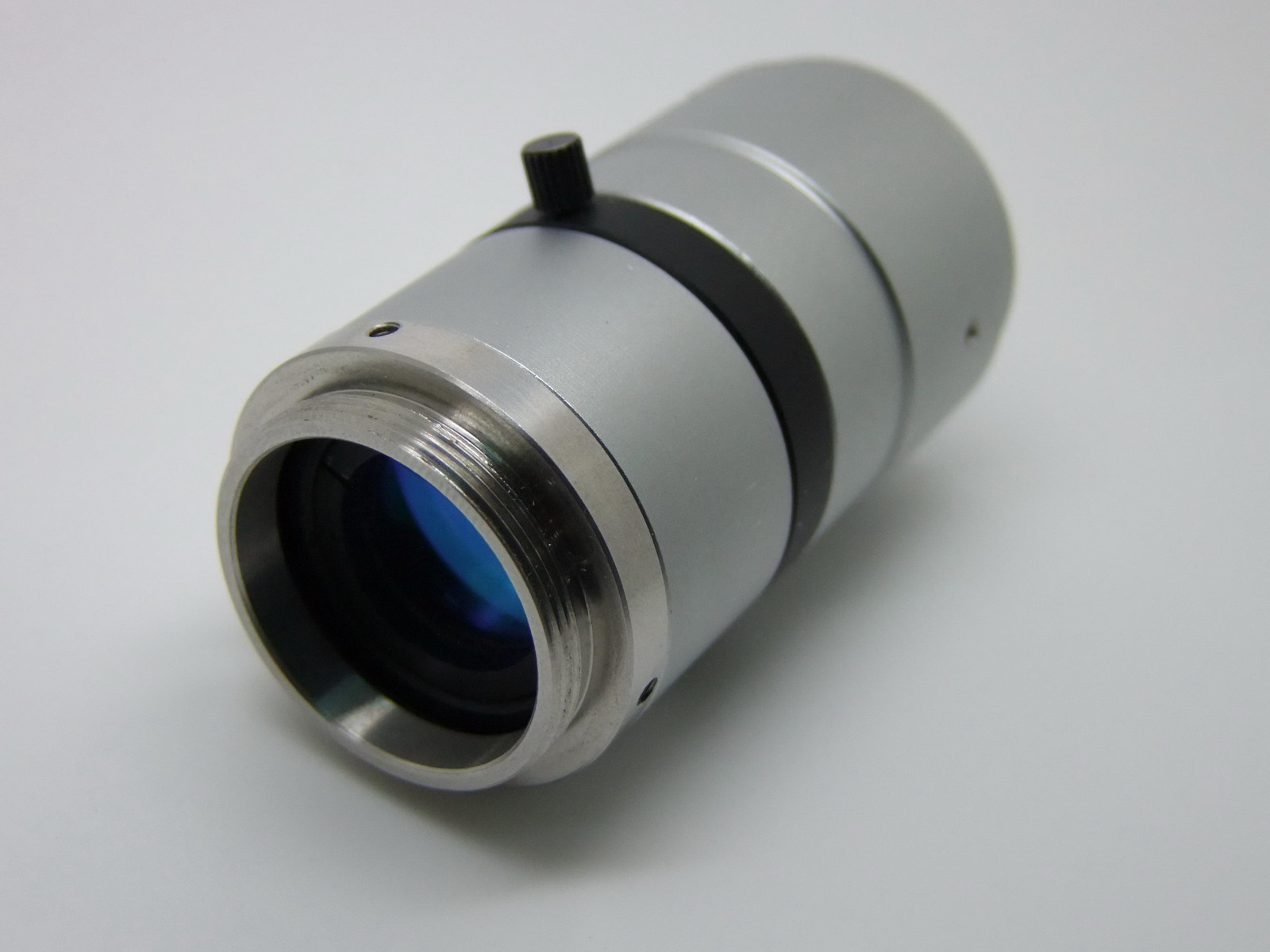

3D四轮定位仪专用红外镜头



2、物镜内部镜片结构







3、性能

3.1、低畸变

TV畸变

	1m（物距）	2m	3m	4m
2/3"CCD	-0.1%	-0.06%	-0.05%	-0.05%
1/2"CCD	-0.05%	-0.04%	-0.035%	-0.035%
1/3"CCD	-0.025%	-0.02%	-0.02%	-0.02%



3.2、高解像

分辨率

	1m（物距）	2m	3m	4m
2（F数）	6μm	6μm	6μm	6μm
2.5（F数@光阑直径8mm）	3.8μm	4μm	4μm	4μm
4（F数）	3μm	3μm	3.2μm	3.2μm
8（F数）	4.5μm	4.5μm	4.5μm	4.5μm



3.3、大景深

分别对1m、2m、3m、4m处对焦时，可清晰成像（以像方分解率6μm为准）的物方区域。

	1m（物距）	2m	3m	4m
2（F数）	0.95m~1.18m	1.8m~2.3m	2.8m~3.8m	3.8m~5.2m
2.5	0.845m~1.24m	1.46~3m	2m~5.8m	2.4m~11m
4	0.8m~1.5m	1.3m~5m	1.8m~12m	2.2m~∞
8	0.7m~1.95m	1m~6m	1.5m~∞	1.35m~∞



此款3D四轮定位仪专用镜头已经过专业的四轮定位仪生产厂商应用检验，并得到充分认可，已经批量生产。

如有特殊需要，可进行定制开发生产，欢迎来电咨询。
